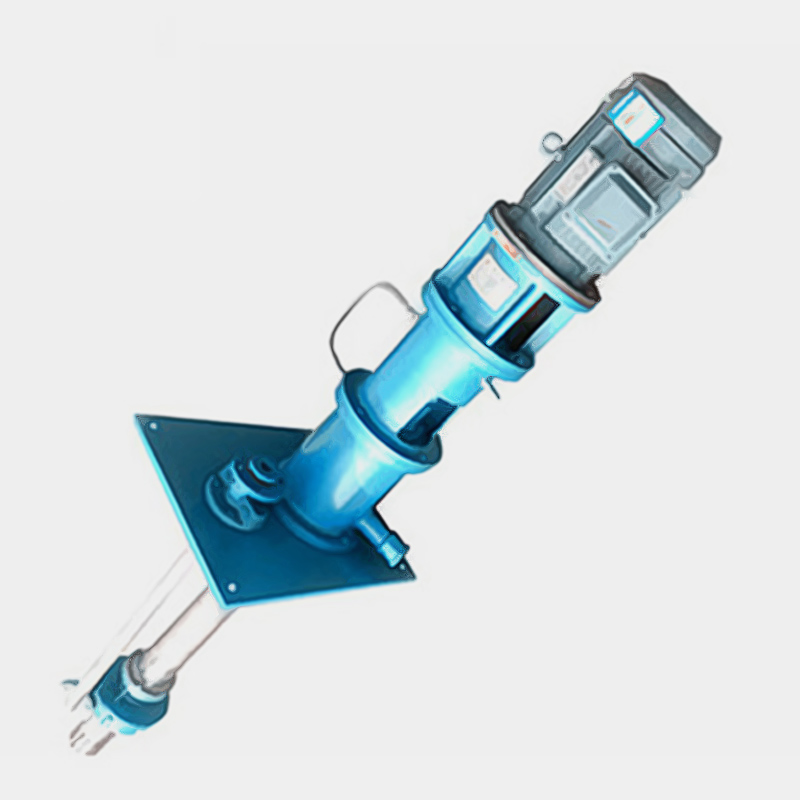

GFY耐高溫液下泵

GFY超高溫液下泵系我公司技術部門多年來對我國國外泵進行消化吸收，與國內有關專家教授共同研制而成。所有材質采用熱變形系數最小的材料，使軸套和軸承不卡死。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：FGL高溫熔鹽立式軸流泵上一個：GY型高溫熔鹽液下泵

概述

GFY高溫液下泵是單級、單吸懸臂式液下泵，適用于輸送各種超高溫（溫度≤700℃）的特殊介質的液體。可用于輸送液態金屬鉛、錫、鋁。

應用范圍

GFY超高溫液下泵，是我公司在多年生產高溫液下泵和熔鹽液下泵的基礎上，參考國外同類型產品的結構，自主開發的超高溫液下泵產品。使用溫度（T）：-20℃～+700℃
　　流量（Q）： 1.6～400m3/h
　　揚程（H）： 4～120m

結構簡圖

型號意義

100GFY-50B
　　100：進口口徑　　G：超高溫　　GFY：化工液下泵　　50：揚程　　B：葉輪二次切削

性能參數表

型號	泵額定轉速n=2900r/min			泵額定轉速n=1450r/min
型號	流量Q (m3/h)	揚程H (m)	電機功率 (KW)	流量Q (m3/h)	揚程	電機功率（KW）
25GFY-25	3.6	25	2.2	1.6	6	0.75
25GFY-41	3.6	41	4	1.6	10	1.5
25GFY-50	3.2	50	5.5	1.6	12.5	1.5
25GFY-80	3.2	80	11	1.6	20	2.2
40GFY-16	7.2	16	2.2	3.6	4	1.1
40GFY-26	7.2	26	3	3.6	5	1.1
40GFY-40	7.2	40	4	3.6	10	1.5
40GFY-50	6.3	50	5.5	3.2	12.5	1.5
40GFY-80	6.3	80	11	3.2	20	2.2
50GFY-25	14.4	25	4	7.2	6	1.5
50GFY-40	14.4	40	7.5	7.2	10	2.2
50GFY-50	12.5	50	7.5	6.3	12.5	2.2
50GFY-80	12.5	80	15	6.3	20	3
65GFY-25	28.8	25	5.5	14	6	1.5
65GFY-40	28.8	40	11	14	10	3
65GFY-50	25	50	11	12.5	12.5	3
65GFY-80	25	80	18.5	12.5	20	3
65GFY-125	25	125	30	12.5	32	5.5
80GFY-15	54	15	5.5	27	4	0.75
80GFY-24	54	24	11	27	6	1.1
80GFY-38	54	38	15	27	9	1.5
80GFY-50	50	50	22	25	12.5	2.2
80GFY-80	50	80	30	25	20	4
80GFY-125	50	125	45	25	32	7.5
100GFY-23	100	23	11	50	5	2.2
100GFY-37	100	37	15	50	9	3
100GFY-50	100	50	30	50	12.5	4
100GFY-80	100	80	45	50	20	7.5
100GFY-125	100	125	75	50	32	11
125GFY-50	200	50	45	100	12.5	7.5
125GFY-80	200	80	75	100	20	15
125GFY-125	200	125	132	100	32	18.5
150GFY-20				200	20	30
150GFY-32				200	32	45
150GFY-50				200	50	55
200GFY-20				400	20	45
200GFY-32				400	32	75
200GFY-50				400	50	90
